01
Robustheit
Temperatur, Stoß, Vibration und EMI/EMC verlangen Hardware, die über klassische IT-Umgebungen hinaus ausgelegt ist.
Alcatel-Lucent OmniSwitch 6865
Alcatel-Lucent OmniSwitch 6865: Robuste Netzwerke für anspruchsvolle Einsatzbedingungen.
Zuverlässige Layer-3-Netzwerktechnik für Industrie, Energie, Verkehr und geschäftskritische industrielle Infrastrukturen – entwickelt für hohe Verfügbarkeit auch unter erschwerten Umgebungsbedingungen.
−40 bis +74 °CBreiter Betriebstemperaturbereich
bis 75 W PoEFast PoE und Perpetual PoE
RedundanzVirtual Chassis und redundante Netzteile
Einsatzbereiche
Ein robustes Netzwerk. Fünf typische Einsatzwelten.
Die Einsatzbereiche sind unterschiedlich, stellen aber ähnliche Anforderungen an eine zuverlässige Netzwerkkommunikation. Der Netzplan zeigt, wie diese Anwendungen über eine gemeinsame robuste Infrastruktur verbunden werden können.
Branchenübergreifend vernetzt
Eine robuste Netzwerkinfrastruktur verbindet unterschiedliche Einsatzbereiche – von Energie und Industrie bis Verkehr, Outdoor-Anwendungen und Spezialinfrastrukturen.
Zentraler Netzknoten
Robuste Netzwerkinfrastruktur
OmniSwitch 6865 · Layer 3 · Redundanz · PoE · PTP
Energie & Versorgungkritische Energieinfrastruktur
Industrie & ProduktionProduktions- und Prozessnetze
Bahn & VerkehrStrecke, Bahnhof und ITS
Outdoor & SicherheitKameras und IP-Endgeräte
Maritime & Spezialanspruchsvolle Spezialumgebungen
01
Energie & Versorgung
Kommunikation für Energieinfrastrukturen, in denen Ausfallsicherheit, Zeitsynchronisation und Störfestigkeit zusammenspielen.
EMV-StörfestigkeitPTP-SynchronisationHohe VerfügbarkeitWeitere Informationen
01
Energie & Versorgung
Kommunikation für Energieinfrastrukturen, in denen Ausfallsicherheit, Zeitsynchronisation und Störfestigkeit zusammenspielen.
02
Industrie & Produktion
Robuste Vernetzung für Produktion mit hoher thermischer, mechanischer und elektromagnetischer Belastung.
−40 bis +74 °CStoß & VibrationEMI / EMCWeitere Informationen
02
Industrie & Produktion
Robuste Vernetzung für Produktion mit hoher thermischer, mechanischer und elektromagnetischer Belastung.
03
Bahn, Verkehr & Mobilität
Robuste Kommunikation für Bahninfrastrukturen, Streckentechnik und verteilte Verkehrssysteme.
Schock & Vibration−40 bis +74 °CBahn & ITSWeitere Informationen
03
Bahn, Verkehr & Mobilität
Robuste Kommunikation für Bahninfrastrukturen, Streckentechnik und verteilte Verkehrssysteme.
04
Outdoor & Sicherheit
Netzwerk und Stromversorgung für Kameras, Access Points und weitere IP-Endgeräte an exponierten Standorten.
75 W PoEPerpetual PoE6-kV-SchutzWeitere Informationen
04
Outdoor & Sicherheit
Netzwerk und Stromversorgung für Kameras, Access Points und weitere IP-Endgeräte an exponierten Standorten.
05
Spezialinfrastrukturen
Robuste Netzwerktechnik für maritime und industrielle Spezialumgebungen mit hohen Anforderungen an Belastbarkeit.
IEC 60945−40 bis +74 °CSchock & VibrationWeitere Informationen
05
Spezialinfrastrukturen
Robuste Netzwerktechnik für maritime und industrielle Spezialumgebungen mit hohen Anforderungen an Belastbarkeit.
Unterschiedliche Umgebungen. Ähnliche Anforderungen.
Vier Anforderungen ziehen sich durch alle Einsatzbereiche.
Robust, verfügbar und für anspruchsvolle Umgebungen ausgelegt: Der OmniSwitch 6865 schafft eine zuverlässige Netzwerkbasis für unterschiedlichste Einsatzbereiche – von Industrie und Energie bis Verkehr und Spezialinfrastrukturen.
02
Verfügbarkeit
Redundante System- und Netzwerkpfade helfen, einzelne Komponentenfehler vom laufenden Betrieb zu entkoppeln.
03
PoE & Versorgung
Kameras, Access Points und weitere IP-Endgeräte benötigen ausreichend Leistung und möglichst kontinuierliche Versorgung.
04
Rollout & Automatisierung
Standardisierte Bereitstellung reduziert manuelle Konfiguration und unterstützt konsistente Rollouts über viele Standorte.
Warum OmniSwitch 6865?
Betriebsrisiken gezielt reduzieren.
Der OmniSwitch 6865 unterstützt einen stabilen Netzwerkbetrieb auch unter anspruchsvollen Bedingungen. Die folgenden Beispiele zeigen, welche technischen Funktionen dabei für Verfügbarkeit, Versorgung und Betrieb besonders relevant sind.
01
Umgebungsrisiko
Temperatur, Vibration und elektromagnetische Einflüsse belasten die Netzwerktechnik.
OS6865 Antwort
Robustes, lüfterloses Hardwaredesign
Für industrielle Einsatzbedingungen mit breitem Temperaturbereich sowie erhöhter mechanischer und elektromagnetischer Belastung.
−40 bis +74 °C · Schock & Vibration · EMI/EMC
02
Ausfallrisiko
Einzelne Netzwerk- oder Versorgungskomponenten sollen nicht zum zentralen Ausfallpunkt werden.
OS6865 Antwort
Redundanz auf System- und Netzwerkebene
Virtual Chassis, redundante Hot-Swap-Netzteile sowie Ring- und Routing-Mechanismen unterstützen hochverfügbare Designs.
Virtual Chassis bis 8 Switches · 1+1 Netzteile · Ring-/Routing-Redundanz
03
Versorgungsrisiko
Kameras, Access Points und weitere IP-Endgeräte benötigen Leistung und möglichst kontinuierliche Versorgung.
OS6865 Antwort
75 W PoE, Fast PoE und Perpetual PoE
Leistungsstarke PoE-Funktionen unterstützen anspruchsvolle Endgeräte und reduzieren unnötige Versorgungsunterbrechungen.
IEEE 802.3bt · bis 75 W PoE · Fast PoE · Perpetual PoE
04
Betriebsrisiko
Viele Standorte und manuelle Konfiguration erhöhen Aufwand und Fehlerpotenzial im Rollout.
OS6865 Antwort
Zero-Touch-Provisioning und Auto-Fabric
Standardisierte Bereitstellung und Automatisierung helfen, Installation und wiederkehrende Konfigurationsaufgaben zu vereinfachen.
Zero-Touch-Provisioning · Auto-Fabric · RESTful APIs

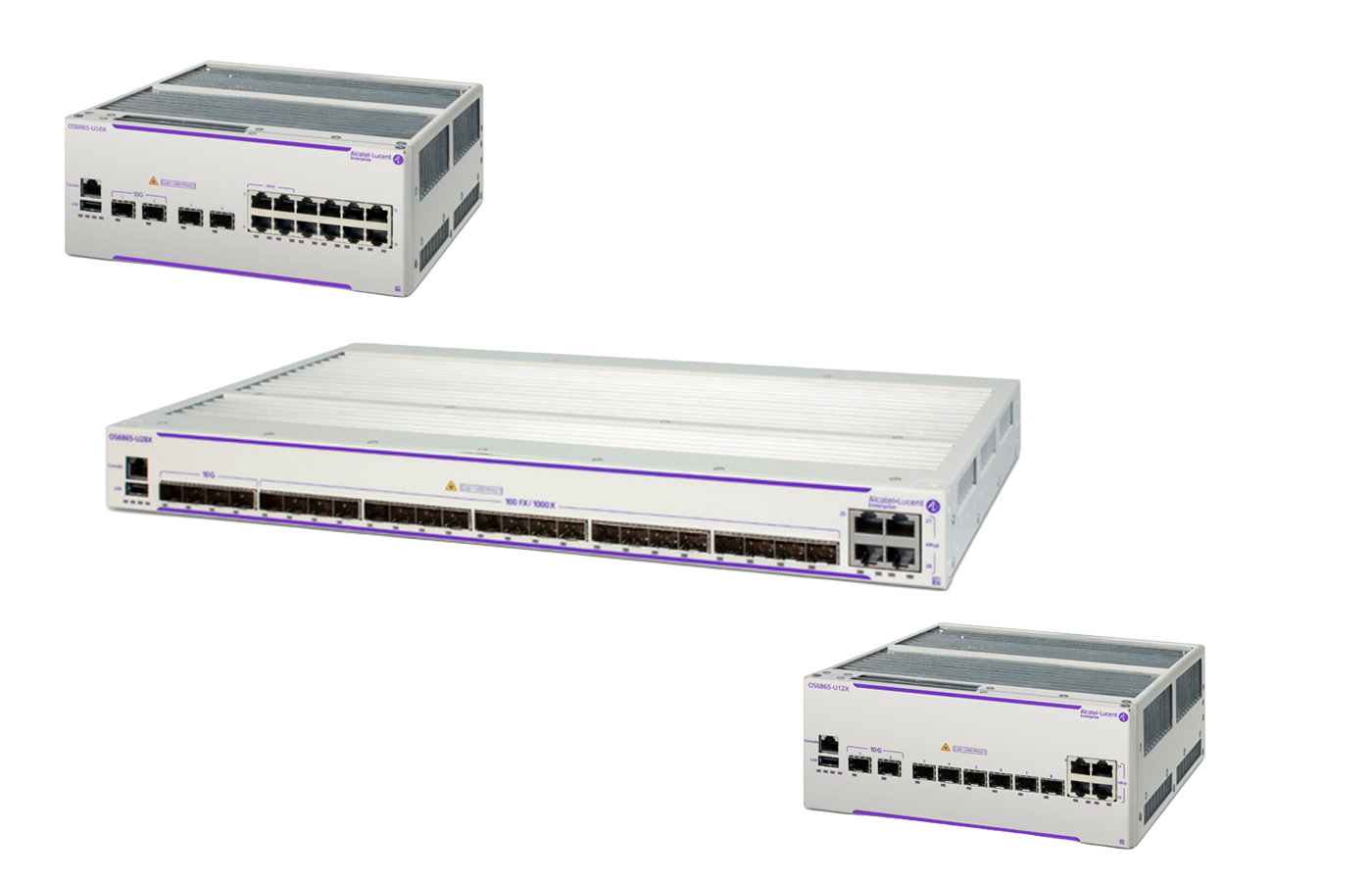

OmniSwitch 6865 Produktfamilie
Welches Modell passt zu Ihrer Topologie?
Die drei robusten Industrial Ethernet Switches der OS6865-Familie teilen eine gemeinsame Plattform, unterscheiden sich aber deutlich bei Kupfer-, Glasfaser- und Portdichte. Die Darstellung dient als erste Orientierung vor der Detailplanung.
Kupfer & PoE

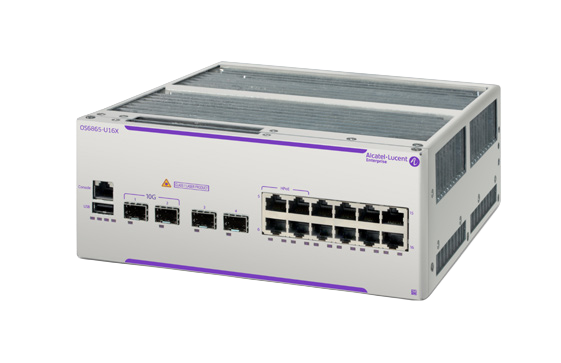

OS6865-P16X
Kupferorientierte Variante für industrielle Zugangsnetze mit vielen RJ45- und PoE-Endpunkten.
Erste Orientierung
Wenn Kupferanschlüsse und PoE im Vordergrund stehen.
- RJ4512 × Gigabit
- Glasfaser2 × SFP + 2 × SFP+
- PoE4 × 75 W / 8 × 30 W
- PoE-Budgetmax. 300 W
- MontageDIN / Wand / Tafel / 19″
Wie alle Modelle: lüfterlos, −40 bis +74 °C, 10G-SFP+ und IEEE 1588v2 PTP.
Kompakt & Fiber

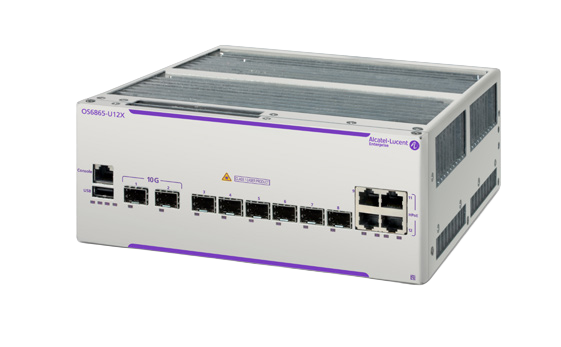

OS6865-U12X
Kompakte Variante mit stärkerem Glasfaseranteil und vier leistungsfähigen PoE-Kupferports.
Erste Orientierung
Wenn kompakte Bauform und Glasfaseranbindung kombiniert werden sollen.
- RJ454 × Gigabit
- Glasfaser6 × SFP + 2 × SFP+
- PoE4 × 75 W
- PoE-Budgetmax. 300 W
- MontageDIN / Wand / Tafel / 19″
Wie alle Modelle: lüfterlos, −40 bis +74 °C, 10G-SFP+ und IEEE 1588v2 PTP.
Portdichte & 19″

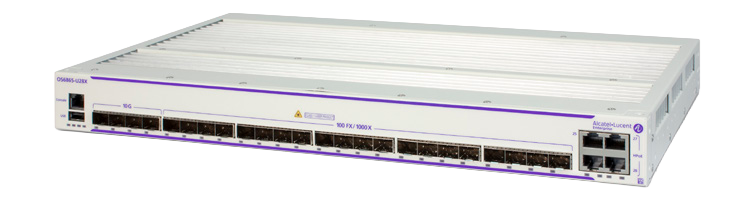

OS6865-U28X
Portstarke 19-Zoll-Variante für größere glasfaserbasierte industrielle Netzwerkstrukturen.
Erste Orientierung
Wenn hohe Glasfaser-Portdichte und zentrale 19-Zoll-Installation gefragt sind.
- RJ454 × Gigabit PoE
- Glasfaser20 × SFP + 4 × SFP+
- Virtual Chassis2 × 20G VFL-QSFP+
- PoE-Budgetmax. 280 W
- Montage19″-Rack
Wie alle Modelle: lüfterlos, −40 bis +74 °C, 10G-SFP+ und IEEE 1588v2 PTP.
Schnelle Auswahlhilfe
Eine erste Orientierung – Topologie, Redundanz, Transceiver und Zertifizierungen sollten im Projekt geprüft werden.
Viele Kupfer-/PoE-Endpunkte?
Dann ist der P16X meist der naheliegende Startpunkt für die weitere Planung.
Kompakt + mehr Glasfaser?
Der U12X verbindet sechs SFP-Ports mit vier leistungsfähigen PoE-Kupferports.
Hohe Fiber-Portdichte?
Der U28X bietet die höchste Portdichte der drei Modelle und zusätzliche 20G-VC-Ports.
Die Modellzuordnung ist eine erste Orientierung aus Portausstattung und Montageoptionen. Die konkrete Auswahl sollte gegen Topologie, PoE-Budget, Redundanz, Transceiver, Zertifizierungsanforderungen und finale Produkt-/Firmware-Version geprüft werden.
Warum Pan Dacom Networking?
Vom robusten Switch zur belastbaren Netzwerklösung.
Die passende Hardware ist nur ein Baustein. Entscheidend sind Topologie, Redundanz, Beschaffung, Integration und ein Betriebsmodell, das zur Kritikalität der Infrastruktur passt. Pan Dacom begleitet diese Schritte als Systemintegrator aus einer Hand.
seit 1981
Spezialisierter Systemintegrator für anspruchsvolle IT- und Netzwerkinfrastrukturen.
eigenes LCC
Logistik- und Customization-Center am Standort Dreieich.
24/7 NOC
Monitoring und Betriebsunterstützung aus dem eigenen Network Operations Center.
Engineering & Design
Aus Einsatzumgebung, Portbedarf, Redundanz und bestehenden Netzen entsteht eine technisch passende Architektur – nicht nur eine Stückliste.
Beschaffung & Logistik
Komponenten können projektbezogen beschafft, vorgehalten und im eigenen Logistik- und Customization-Center kundenspezifisch vorbereitet werden.
Integration & Rollout
Konfiguration, Inbetriebnahme und Einbindung in bestehende Infrastrukturen werden als Teil des Gesamtprojekts betrachtet.
Betrieb & Service
Monitoring und Betriebsunterstützung können über das eigene deutschsprachige Network Operations Center in Dreieich erfolgen.
Ein Partner über den gesamten Lifecycle
Leistungen können je nach Projekt einzeln oder als durchgängiges Modell kombiniert werden.
AnalyseAnforderungen und Einsatzumgebung
DesignTopologie, Redundanz und Komponenten
SupplyBeschaffung, Vorhaltung und Zubehör
RealizeKonfiguration, Integration und Rollout
OperateMonitoring, Support und Services
Nächster Schritt
Den OmniSwitch 6865 für Ihre Infrastruktur prüfen.
Gemeinsam klären wir Einsatzumgebung, Portbedarf, Redundanz, Zertifizierungsanforderungen und die passende OS6865-Variante – von der ersten Auswahl bis zur Integration.
Einsatzumgebung
Modellauswahl
Topologie
Integration
Zum Kontaktformular
Unverbindliche Erstabstimmung mit einem Pan-Dacom-Fachberater.
